Extrémně velký dalekohled (ELT) na Cerro Armazones: Konstrukce 39metrového zrcadla a nová éra pozemní astronomie

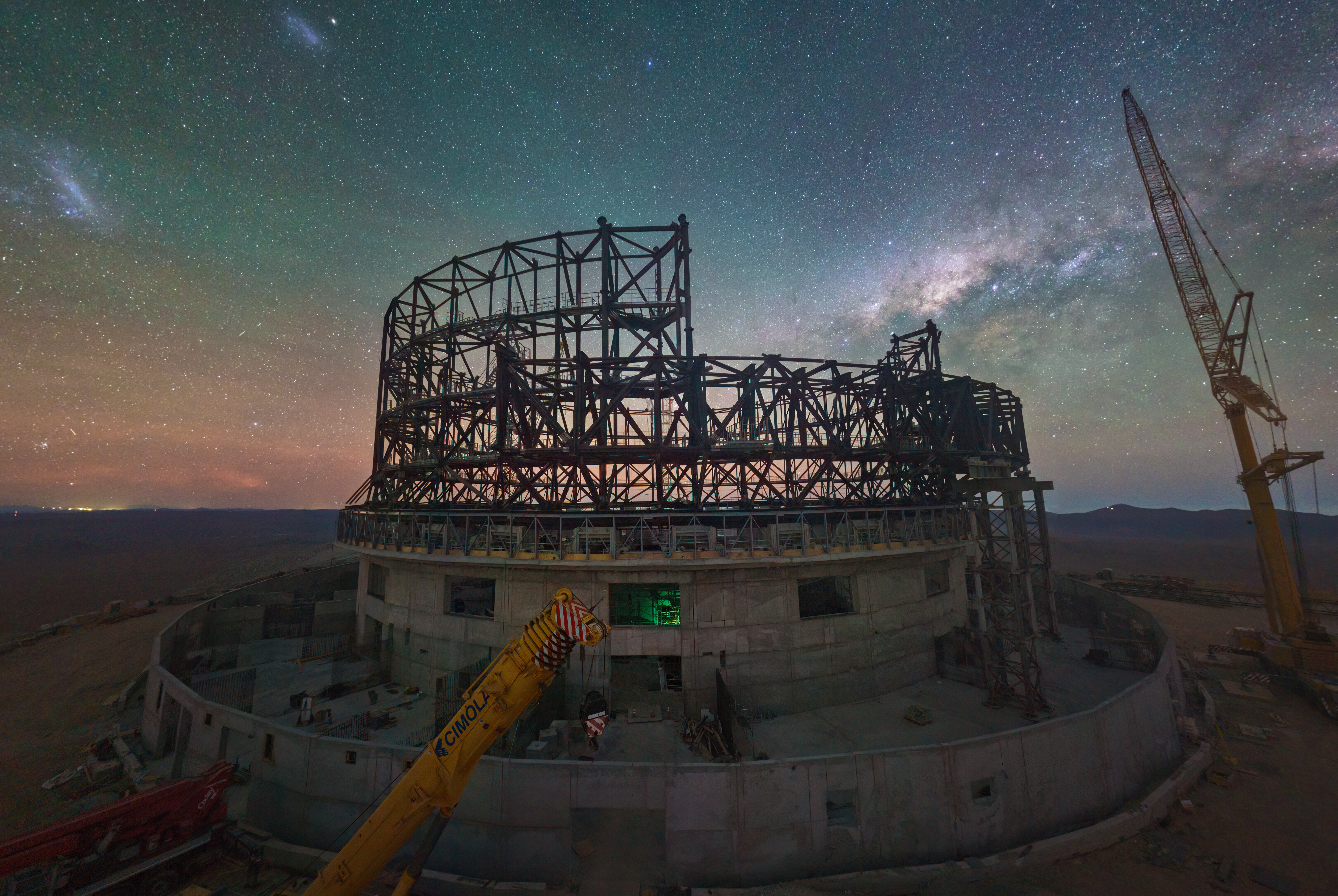

Noční pohled na monumentální rozestavěnou ocelovou konstrukci kupole Extremely Large Telescope (ELT) tyčící se na vrcholu Cerro Armazones v chilské poušti Atacama. Kredit: ESO

V chilské poušti Atacama, na odlehlém vrcholu Cerro Armazones v nadmořské výšce 3 046 metrů, roste nejambicióznější vědecký pozemní přístroj v dějinách lidstva: Extrémně velký dalekohled (Extremely Large Telescope – ELT) Evropské jižní observatoře (ESO). Zatímco dosavadní největší vědecké dalekohledy světa, jako jsou Very Large Telescope (VLT) na sousedním Paranalu, Keckovy teleskopy na Havaji či Gran Telescopio Canarias, disponují aperturami o průměru 8 až 10 metrů, primární zrcadlo ELT dosáhne monumentálního průměru 39,3 metru. Sběrná plocha téměř 1 000 m² zachytí více fotonů než všechny stávající osmimetrové teleskopy planety dohromady. Ve spojení s pokročilou adaptivní optikou nabídne dalekohled snímky až šestnáctkrát ostřejší než Hubbleův vesmírný dalekohled a posune hranice astrofyziky od detailního průzkumu atmosfér kamenných exoplanet až po přímé sledování zrychlující se expanze kosmu v reálném čase.

Zrození giganta: Proč 39 metrů a proč Cerro Armazones?

Potřeba vybudovat dalekohled třídy 30 až 40 metrů vychází z fyzikálních zákonitostí optiky. Citlivost dalekohledu pro bodové zdroje limitované jasem oblohy roste s čtvrtou mocninou průměru apertury (D⁴) za předpokladu difrakčně limitovaného zobrazení s adaptivní optikou. Zdvojnásobení průměru zrcadla tak znamená šestnáctinásobné zkrácení expozičního času nebo schopnost detekovat podstatně slabší objekty.

Původní odvážné koncepty z přelomu tisíciletí uvažovaly dokonce o stometrovém dalekohledu OWL (Overwhelmingly Large Telescope). Detailní inženýrské a finanční analýzy však ukázaly, že stometrové zrcadlo by naráželo na technologické i rozpočtové limity. Výsledný kompromis o průměru 39,3 metru představuje ideální rovnováhu mezi dosažitelnou realizovatelností a přelomovým vědeckým skokem.

Volba lokality pro stavbu padla v roce 2010 na vrchol Cerro Armazones. Hora leží pouhých 22 kilometrů východně od observatoře Cerro Paranal, kde ESO provozuje komplex VLT. Cerro Armazones nabízí prvotřídní podmínky:

• Více než 320 jasných fotometrických nocí v roce.
• Extrémní sucho s průměrným sloupcem srážitelné vodní páry často pod 1 až 2 milimetry, což je klíčové pro infračervenou astronomii.
• Vynikající atmosférický seeing s mediánem kolem 0,65 úhlové vteřiny a stabilní laminární proudění vzduchu od Pacifiku.
• Geografickou blízkost základny Paranal pro sdílení logistiky a údržbového zázemí.

Před zahájením stavby museli stavitelé v roce 2014 odstřelit a odtěžit vrchol hory, čímž vytvořili rovnou plošinu pro základy dalekohledu a přemístili přes 220 000 m³ skály.

Pěti-zrcadlový optický anastigmat: Architektura M1 až M5

Vyrobit jednolité zrcadlo o průměru téměř 40 metrů je technicky nemožné – takový kolos by se pod vlastní vahou deformoval a praskl. Optický systém ELT je proto řešen jako nekonvenční pěti-zrcadlový anastigmat, který kombinuje segmentovanou primární plochu s aktivním tvarováním a vestavěnou korekcí atmosférických poruch.

Primární zrcadlo M1: Mozaika ze 798 segmentů

Srdcem dalekohledu je primární plocha o průměru 39,3 metru složená ze 798 šestiúhelníkových segmentů (s dodatečnou zásobou 133 náhradních kusů pro kontinuální údržbu):

• Každý segment má rozměr 1,4 metru a tloušťku 50 milimetrů.
• Polotovary ze sklokeramiky Zerodur s téměř nulovou teplotní roztažností odlila německá společnost SCHOTT.
• Optické leštění iontovým svazkem provádí francouzská firma Safran Reosc s přesností povrchu pod 10 nanometrů rms.
• Každý segment nese tři piezoelektrické aktuátory a kapacitní senzory hran, které na frekvenci 100 Hz monitorují sousední segmenty a korigují gravitační deformace. Všech 798 segmentů tak funguje jako jediná optická plocha.

Zrcadla M2 až M5: Cesta světla k přístrojům

• M2 (sekundární zrcadlo): Konvexní zrcadlo o průměru 4,25 metru a hmotnosti 3,5 tuny. Jedná se o největší konvexní zrcadlo na světě, zavěšené na ocelovém pavouku a řízené hexapodem.
• M3 (terciární zrcadlo): Konkávní zrcadlo o průměru 3,8 metru, které spolu s M1 a M2 korigují sférickou vadu a komu v zorném poli o průměru 10 úhlových minut.
• M4 (adaptivní deformovatelné zrcadlo): Světový unikát o průměru 2,4 metru tvořený šesti sklokeramickými segmenty o tloušťce pouhých 1,95 mm. Membránu ovládá 5 316 magnetických aktuátorů, které až tisíckrát za sekundu (1 000 Hz) mění tvar plochy a eliminují chvění atmosféry.
• M5 (rychlé stabilizační zrcadlo): Rovinné eliptické zrcadlo o rozměrech 2,7 × 2,1 metru korigující rychlé náklony obrazu vyvolané větrnými poryvy.

Konstrukce kupole a vědecké přístroje první generace

Ocelová kupole dalekohledu má vnější průměr 88 metrů, výšku téměř 80 metrů a celkovou hmotnost přes 6 100 tun (rotující část váží 3 200 tun). Během dne je interiér hermeticky uzavřen a klimatizován přesně na očekávanou večerní teplotu, čímž se eliminuje lokální teplotní turbulence vzduchu nad zrcadlem. Samotná montáž spočívá na prstencových hydrostatických ložiscích s tenkým olejovým filmem, což umožňuje hladký pohyb monstra o váze 3 700 tun.

Na obřích Nasmythových plošinách budou instalovány přístroje první generace:

1. MICADO (Multi-AO Imaging Camera for Deep Observations): Zobrazovací kamera a spektrograf pro pásmo 0,8–2,4 µm s difrakčně limitovaným rozlišením a špičkovou astrometrií.
2. HARMONI (High Angular Resolution Monolithic Optical and Near-infrared Integral field spectrograph): Spektrograf integrálního pole snímající tisíce spekter současně pro výzkum raných galaxií.
3. METIS (Mid-infrared ELT Imager and Spectrograph): Přístroj pro střední infračervené pásmo (3–19 µm) s koronografem pro přímé zobrazování exoplanet.
4. ANDES (Armazones High Dispersion Echelle Spectrograph): Spektrograf druhé generace s ultra-vysokým rozlišením pro hledání biosignatur a kosmologii.

„ELT představuje zásadní technologický skok pro celou astronomii. Když Galileo poprvé namířil dalekohled na oblohu, spatřil krátery na Měsíci a měsíce Jupiteru. S ELT budeme schopni analyzovat atmosféry kamenných světů u cizích hvězd a hledat v nich chemické stopy života,“ uvádí generální ředitel ESO Xavier Barcons.

Vědecká revoluce: Obyvatelné světy a Sandageův test

Díky obří sběrné ploše a adaptivní optice otevře ELT nové oblasti výzkumu:

Biosignatury u blízkých exoplanet

U exoplanet v obyvatelných zónách blízkých hvězd (např. Proxima Centauri b či planety systému TRAPPIST-1) dokáže ELT prostorově oddělit slabé záření planety od mateřské stálice. Spektrometry METIS a ANDES se zaměří na detekci molekulárního kyslíku (O₂), vody (H₂O), oxidu uhličitého (CO₂) a metanu (CH₄). Zjištění nerovnovážného poměru těchto plynů by znamenalo silnou indicii existence mimozemské biosféry.

Přímé měření expanze vesmíru v čase

ELT umožní realizovat tzv. Sandageův-Loebův test: přímé sledování změny kosmologického červeného posuvu u vzdálených kvazarů. Rozpínání kosmu způsobuje nepatrný posun spektrálních čar v řádu několika centimetrů za sekundu během 15 až 20 let. Úspěšné změření této rychlostní odchylky potvrdí zrychlování expanze vesmíru přímou dynamickou metodou bez závislosti na geometrických modelech.

První světlo tohoto monumentálního přístroje je plánováno na závěr současné dekády a navždy změní možnosti pozemní astrofyziky.

Reference

[1] Gilmozzi, R., & Spyromilio, J. (2007). The European Extremely Large Telescope (E-ELT). The Messenger, 127, 11–19.
[2] ESO ELT Project Office (2024). Extremely Large Telescope: Technical Status, Optical Design and Science Roadmap. ESO Garching.
[3] Brandl, B. R., Absil, O., Agócs, T., et al. (2021). METIS: The Mid-infrared ELT Imager and Spectrograph. The Messenger, 182, 22–26.
[4] Thatte, N. A., Clarke, F., Bryson, I., et al. (2021). HARMONI: the first light integral field spectrograph for the ELT. Proceedings of the SPIE, 11447, 114471W.
[5] Marconi, A., Allende Prieto, C., Amado, P. J., et al. (2022). ANDES: the high resolution spectrograph for the ELT. Proceedings of the SPIE, 12184, 1218424.
[6] Ramsay, S., Casali, M., & Tamai, R. (2020). The construction of the Extremely Large Telescope: Progress and schedule overview. Proceedings of the SPIE, 11445, 114451R.
